電源模塊浪涌保護器
概述
ZGGH16-150型電源模塊浪涌保護器由一個電源模塊頭ZGGH16-150MK和一個底座ZGGH-DZ1組成，用于交直流系統L(+)-N(-)、L(+)/N(-)-PE的第二或三級保護，串聯或者并聯在交直流供電電源與系統設備之間，防護外界（雷擊、電磁輻射干擾等）或系統內部（系統拉合閘效應、感應及容性負載的啟動和停止等）引起的浪涌脈沖及瞬間過電壓對設備的損壞。
技術特征
1  插拔模塊具有防反插、互插功能；
2  殘壓低；
3  具有過熱保護；
4  具有失效指示和集中遙信報警干接點；
5  外殼防護等級為IP20要求，阻燃等級為UL94 V0。

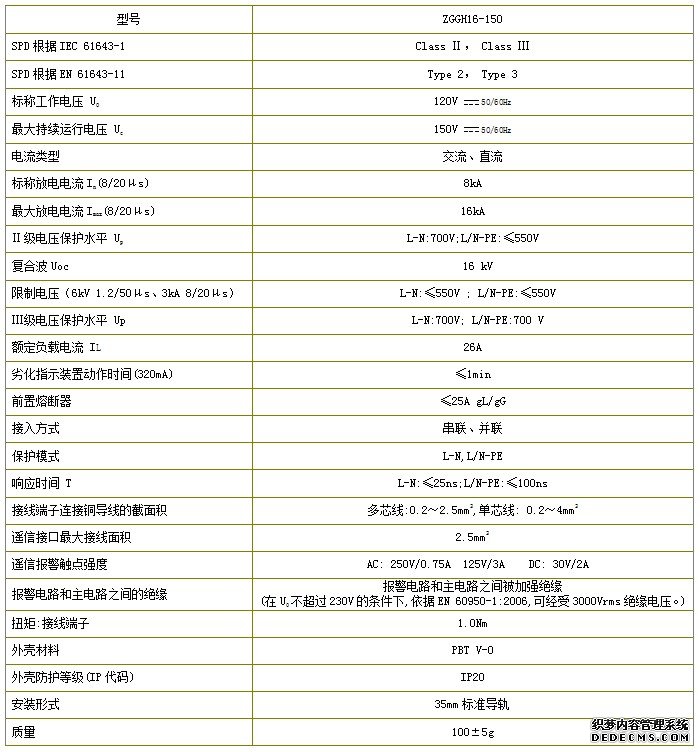

技術參數
原 理 圖
外型結構
外形尺寸：90×18×69 ,如圖2
安裝形式：35mm標準導軌
阻燃等級：UL94 V0
防護等級：IEC 60529 IP20
執行標準
IEC 61643-1：2005  接到低壓配電系統的浪涌保護裝置.第1部分:性能要求和試驗方法
UL 1449：2010      UL1449第三版


安裝示意圖
安裝
1  本電源模塊浪涌保護器只能由訓練有素的專業人員進行安裝和維護，安裝位置為人手不能直接接觸的地方。安裝前應確認為非帶電安裝。
2  浪涌保護器應安裝在供電線路的熔斷器（FU1）之后，熔斷器（FU1）的容量不能超過25A gL/gG，如超過該值，應在浪涌保護支路增設熔斷器（FU2）。
3  根據浪涌保護器的標記按圖1、圖2與圖3進行接線，相線L或直流正極接保護器“L”端，零線N或直流負極接保護器“N”端，“”端接PE。保護器上有輸入（IN）、輸出（OUT）標記，輸入、輸出接線必須可靠。
4  遙信報警的連接：ZGGH16-150型電源模塊浪涌保護器配有遙信接口11、12，正常短路，異常開路，可用于遠程集中監測或告警。
5  接線完畢、通電前請先檢查接線與安裝是否可靠；通電后，浪涌保護器綠色工作指示燈亮。

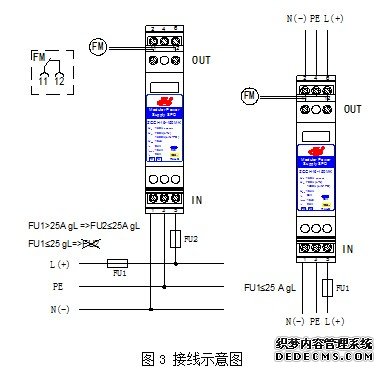

接線示意圖





使用和維護

1  ZGGH16-150型電源模塊浪涌保護器在工作失效后，通過模塊內部的熱熔斷保護系統與供電線路實現自動脫離，顯示窗內綠色指示燈熄滅，遙信接口11、12斷開。當電源模塊浪涌保護器的工作指示窗口內綠色指示燈熄滅或有遠程告警信號時，應由專業人員立即更換該保護器。

2  在雷雨過后須檢查電源模塊浪涌保護器的顯示窗口。
