視頻防雷器 SL CTV(BNC)
概述: 安裝于 LPZ 0A-2 或更高界面，依據 GB 18802.21 / IEC 61643-21標準，精心設計的D1類試驗電涌保護器，防止信號控制設備受到電涌及雷擊感應的破壞，較大的雷電電流泄放能力，分別通過10/350μs 和8/20μs模擬雷擊電流測試，適用于室外或室內視頻監控系統的；

技術特征

◎ BNC接口，易于安裝
◎ 間接屏蔽接地避免漏流
◎ 響應時間快，通流能力強
◎ 極低電壓保護水平

技術參數

型號SL CTV(BNC)		工作電壓
型號SL CTV(BNC)		5V
SPD基于IEC61643-21類型		D1 / C1、C2、C3、B2
額定電壓 DC.	U_C	8V
D1總雷電電流 (10/350)	Iimp	0.5kA
標稱放電電流 (8/20)	I_n	2.5kA
開路電壓 (1.2/50)	Uoc	5kV
電壓保護水平 (1kv/μs )	U_P	≤ 15V
電壓保護水平	U_P	≤25V
響應時間	t_A	≤ 1ns
工作溫區	T_U	-40℃...+80℃
接口方式		BNC
外殼		鋁型材
保護等級		IP20

*深雷電氣將保留對產品技術性能參數進行更改技術權利，請及時與我們聯系取得最準確的資料400-001-5032

原理圖

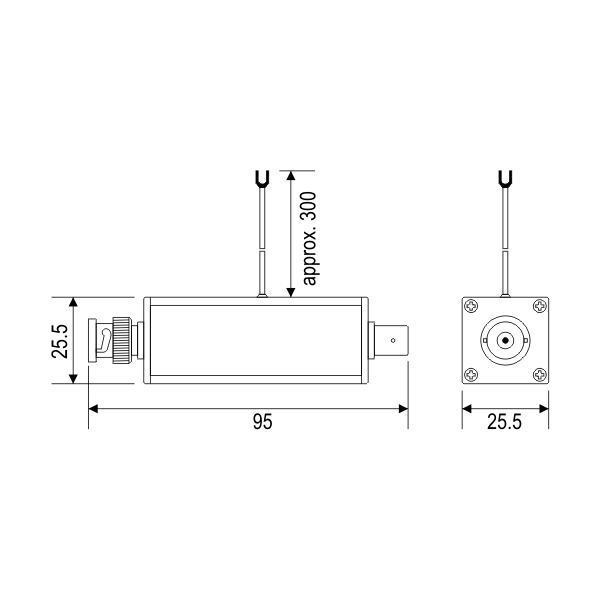

外型結構

執行標準

GB18802.21：《低壓電涌保護器第21部分:電信和信號網絡的電涌保護器(SPD)性能要求和試驗方法》
IEC 61643-21：《與無線電通信設備和信號網絡連接的電涌保護裝置--性能要求和試驗方法》

安裝示意圖

安裝于維護請參考SL CTV（...)系列安裝使用說明書
